B460主板怎么樣?華碩ROG STRIX B460-F GAMING主板詳細評測

大家都知道，被眾多玩家關注的十代酷睿終于在5月20日揭開了面紗，但面向高端市場的產品畢竟不夠親民，今天才姍姍來遲的B460芯片組顯然更受關注。作為連接英特爾十代酷睿和玩家的橋梁，B460主板擁有更加實用的用料和接口，自然也會承擔起新一代裝機平臺的重任，我們今天評測的華碩ROG STRIX B460-F GAMING就是其中的佼佼者，感興趣的朋友不要錯過了。

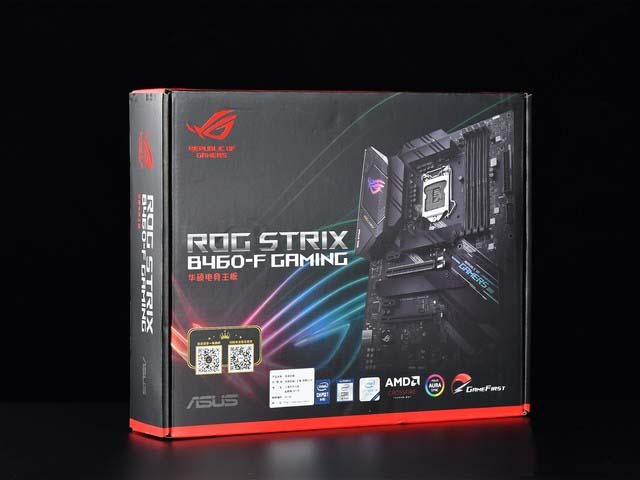

華碩ROG STRIX B460-F GAMING

與前幾代一樣，英特爾在首發旗艦主板芯片組之后，中端芯片組就會發布，B460芯片組是專門為入門和中端的酷睿i3、酷睿i5級別十代處理器所準備。比起旗艦Z490芯片組，B460芯片組主板價格更實惠，當然一些拓展接口和性能會減少一些，適合不追求極限性能的游戲玩家和辦公用戶使用。

華碩 ROG STRIX B460-F GAMING

01 B460芯片組提升了什么？

B460芯片組是搭配八代酷睿B360芯片組的升級版，而不是九代推出的B365芯片組的升級版，因?yàn)锽365芯片組是H270芯片組的升級版，與B460芯片組并不是一個系列，但這些芯片組都有個共同特點，那就是都不能超頻，所以更適合那些本身就不具備超頻能力的酷睿沒有尾標和尾標“F”系列處理器一起使用。

B460芯片組

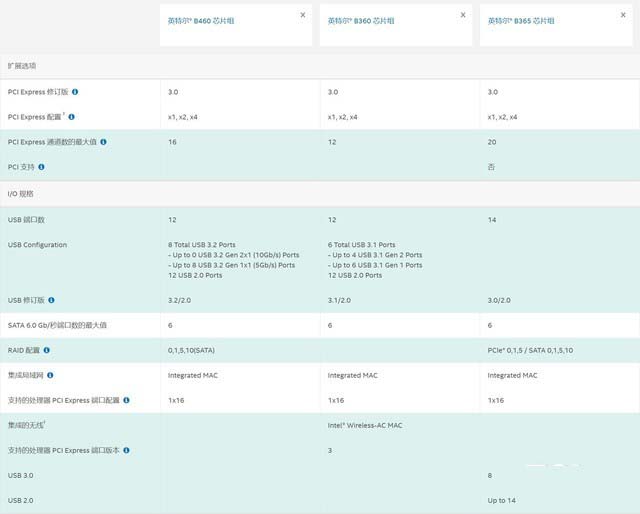

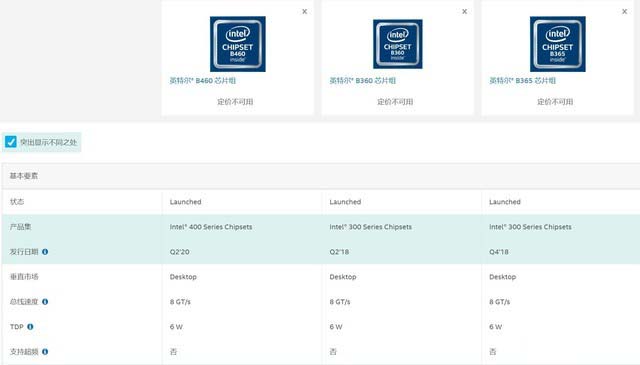

對比上一代的B360芯片組，這一次英特爾B460芯片組也做出了一定提升，根據英特爾官網的資料顯示，B460芯片組的PCIE通道從B360芯片組的12個增加到了16個，而且增加了對USB 3.2接口的原生支持，此外還增加了RAID配置，但同時B460芯片組也刪掉了Integrated MAC。

B460

除此之外，B460芯片組還增加了英特爾快速存儲技術 、Intel Standard Manageability等英特爾先進技術，這些都是B360芯片組所欠缺的地方，總的來看，這次還是有不錯的提升，更多的PCIE通道意味著可以做出更多的接口，先進技術大部分都是跟存儲有關，這也符合目前裝機流行的內容創作市場的需求。

02 華碩 ROG STRIX B460-F GAMING介紹

接下來我們將目前放回到我們這次的主角：華碩ROG STRIX B460-F GAMING主板。這款主板屬于華碩的ROG STRIX猛禽系列，在英特爾Z系列芯片組主板中，ROG STRIX猛禽系列是華碩僅次于ROG玩家國度的次旗艦系列，而英特爾B系列芯片組主板中ROG STRIX猛禽系列則是華碩當之無愧的旗艦了。雖然本身是面向中端和入門用戶的B460芯片組，但華碩也在ROG STRIX B460-F GAMING主板中采用了扎實的用料，除了因?yàn)锽460本身不能超頻外， 它的性能其實也與一般的Z490主板旗鼓相當了。

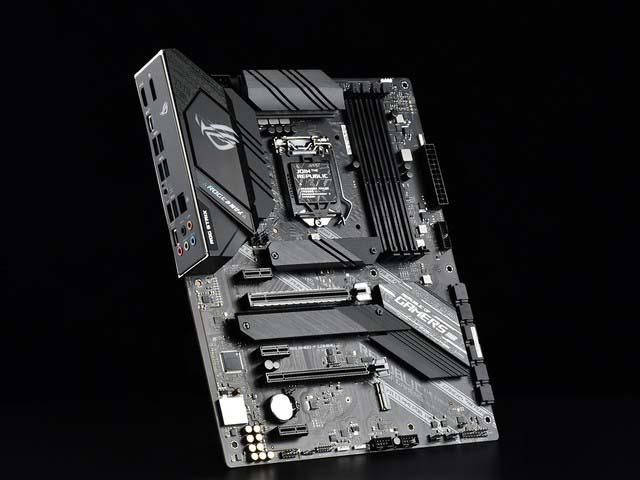

華碩 ROG STRIX B460-F GAMING

華碩ROG STRIX B460-F GAMING延續了ROG STRIX猛禽系列的電競風格，以黑色為主體，輔以猛禽系列標志性的電競圖騰，除了PCB板上的紋路外，南橋部分的ROG STRIX紋路和VRM散熱上的信仰之眼LOGO都擁有RGB光效，而且本身華碩 ROG STRIX B460-F GAMING可以支持華碩的神光同步技術，可以與其他硬件進行燈效聯動。

華碩ROG STRIX B460-F GAMING

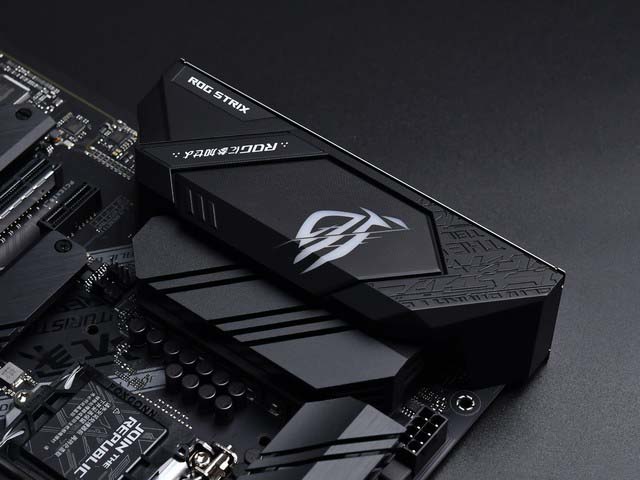

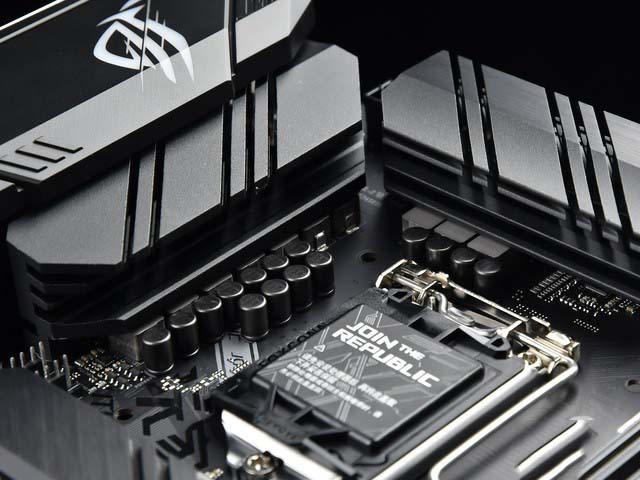

華碩ROG STRIX B460-F GAMING對供電進行了強化，PWM使用了DIGI+ASP 1900B ，目前還查不到這個控制器的信息，應該是華碩這次特別定制的版本，因?yàn)锳SP 1900B信息太少，根據引腳來看，這次華碩ROG STRIX B460-F GAMING整體供電應該是8+1+1相的并聯設計。MOSFET則為SIC639，是一種整合了上下橋的供電方案，單相電流輸出為50A。

供電

ROG STRIX B460-F GAMING使用了ATX大板型，因此拓展能力會比常規的M-ATX主板強不少，在內存插槽部分，這款主板使用了4根DDR4內存插槽，容量最大支持128GB，頻率可以達到2933MHz，并且使用了華碩獨家OptiMem內存優化技術。

內存插槽

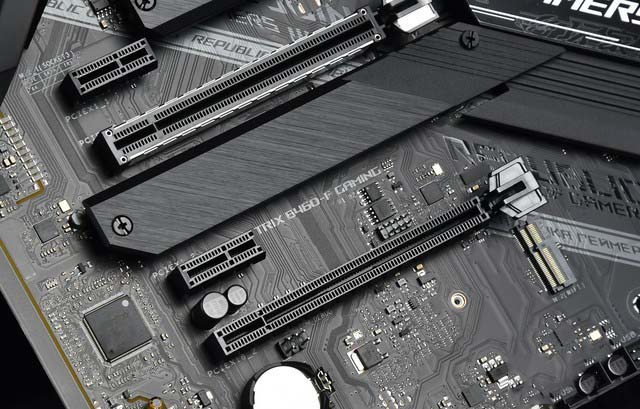

顯卡插槽方面，華碩ROG STRIX B460-F GAMING準備了2根PCIe x16長插槽，三個PCIe x1段插槽，其中最上面的PCIe x16長插槽裝備了金屬保護裝甲，防止顯卡插拔意外造成損壞，而且只有這根PCIe x16長插槽是x16模式，下面那根不帶金屬裝甲的是x4模式，如果有使用高端獨顯的用戶建議插在最上面的顯卡插槽上。

顯卡插槽

華碩ROG STRIX B460-F GAMING這次提供了兩個M.2插槽，都裝備了金屬散熱裝機用來幫助M.2降溫。要注意的是顯卡插槽下面那個沒有裝甲的插槽，這個不是M.2存儲接口，雖然看起來很像，但這個是M.2 WIFI插槽，用來和無線網卡連接，雖然這款主板本身沒有原裝WIFI設計，但用戶可自行購買WIFI網卡連接在這個插槽中。

M.2插槽

SATA接口這款主板準備了6個，因?yàn)锳TX板型走線比較富裕，并沒有使用傳統3個一組堆疊式，而是直接平鋪開來。

SATA接口

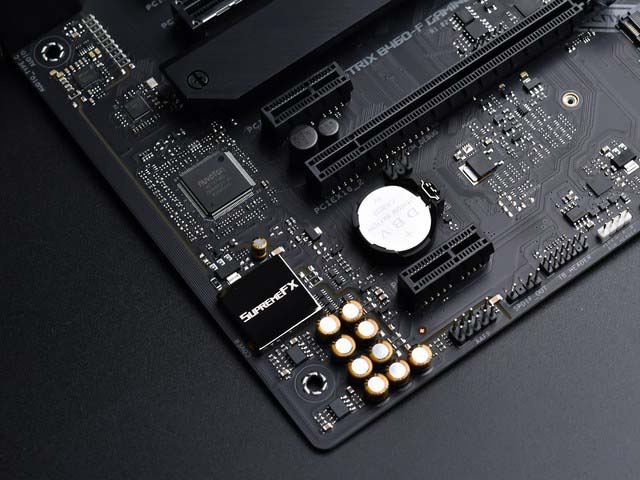

音頻方面，這款主板使用了華碩獨家的SupremeFX S1220A 音頻芯片，輔以黃金音頻電容，具有強大的聽聲辨位功能，可以給玩家?guī)聿灰粯拥挠螒蝮w驗。

SupremeFX S1220A

I/O區域，華碩ROG STRIX B460-F GAMING使用了預裝一體化預裝I/O背板，具有一定防塵防靜電的效果。接口方面，這款主板擁有1個 USB 3.2 Gen 2x2 ( 20Gbps) Type-C接口，6個 USB 3.2 Gen 1 Type-A接口以及一個USB 2.0 接口，一個Type-C音頻接口，還附贈USB Type-C轉3.5mm音頻轉接器，可更好地兼容不同的耳麥及耳機。

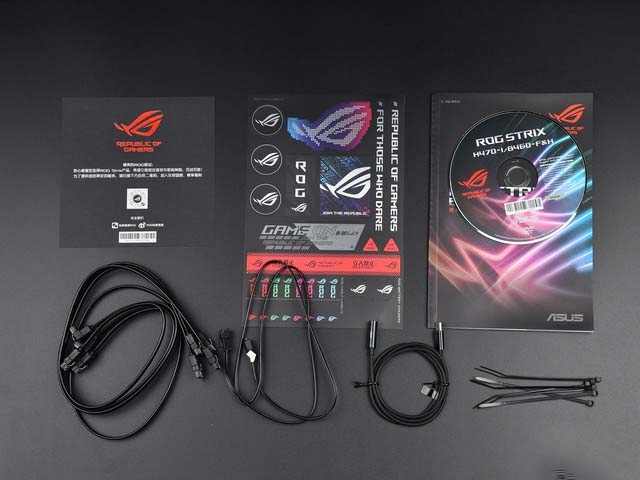

附件

此外I/O區域還有一個HDMI和一個DP視頻接口，剩下的就是5個常規音頻接口，和千兆網卡接口。并加入了BIOS FlashBack按鈕，可無CPU進行BIOS一鍵升級。還有華碩使用了Intel I219-V 1Gb千兆網卡并且搭載了華碩LAN Guard網絡安全防護技術，讓你的網絡連接更安全和穩定。

I/O區域

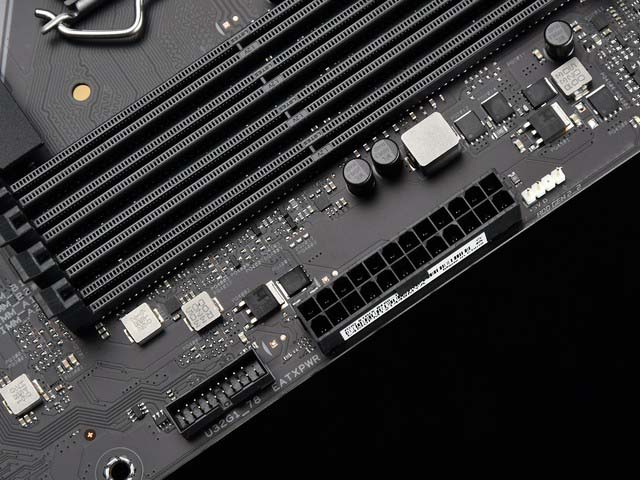

跳線方面，在主板供電旁邊華碩提供了一個USB 3.2 Gen 1接口和一個白色的第二代可編程ARGB燈效接針，可以通過專屬燈控軟件進行燈光調校。

跳線接針

華碩ROG STRIX B460-F GAMING開關跳線依舊是位于主板的南橋芯片下方，旁邊是兩個風扇接針和兩個USB 2.0接針，上邊則有一個便于超頻的COMS重置接針。

開關跳線

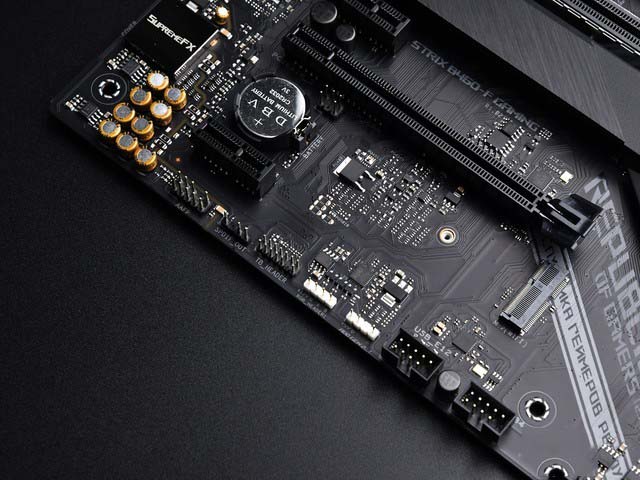

華碩ROG STRIX B460-F GAMING這次在主板的底部準備了一個雷電三接針，雷電三傳輸速率高達40Gbps，是USB3.1Gen 2（10Gb/s）的4倍，而且還能夠支持多屏互聯等功能，是未來主流的傳輸接口。雷電三接口旁邊一個白色的RGB燈帶接針和一個第二代可編程ARGB燈效接針，此外常規的音頻接針也在這里。

雷電三接針

CPU供電接口方面，因?yàn)锽460芯片組不能超頻，所以華碩ROG STRIX B460-F GAMING使用了單8pin接口就足夠了，而且為了保證穩定使用了ProCool高強度供電接口采用特制實心結構。

供電接口

03 BIOS介紹

眾所周知，華碩的主板除了本身擁有出色的做工和用料外，另一個飽受大家好評的原因就是BIOS調校上非常出色，不管是界面設計還是功能上都讓人胃口大開，這次咱們就來看看華碩ROG STRIX B460-F GAMING的BIOS界面。

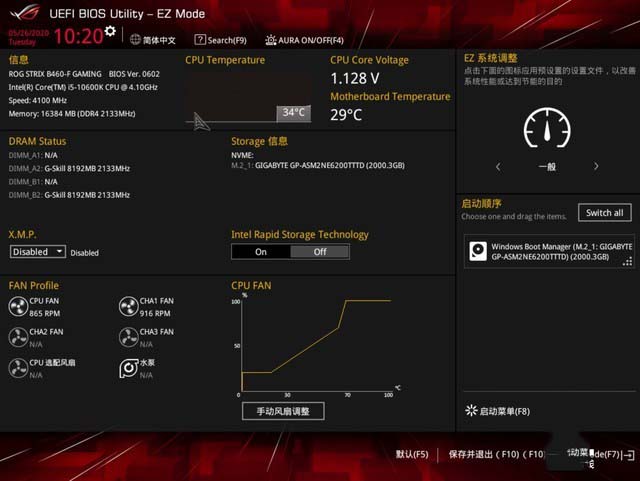

EZ Mode

在BIOS中，華碩ROG STRIX B460-F GAMIN首先準備了EZ Mode主界面，可以通過這個界面監控整機的運行情況，你可以看到電壓、溫度、風扇等重要信息。

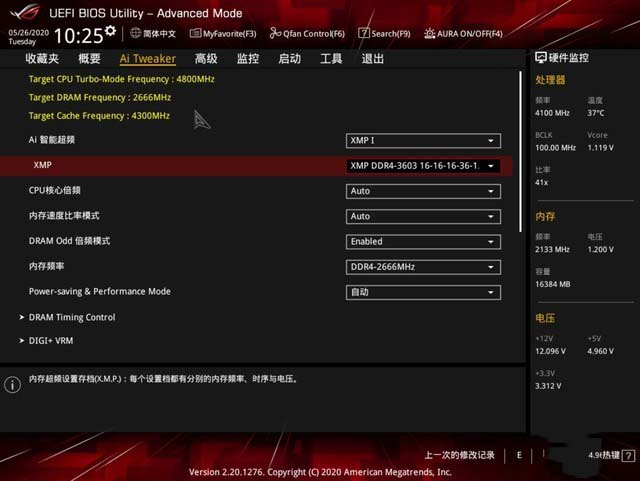

超頻

而在高級界面中，雖然B460芯片組不能進行CPU超頻， 但還是可以進行內存的超頻，你可以打開XMP模式，讓內存發揮出全部實力。

高級界面

監控界面

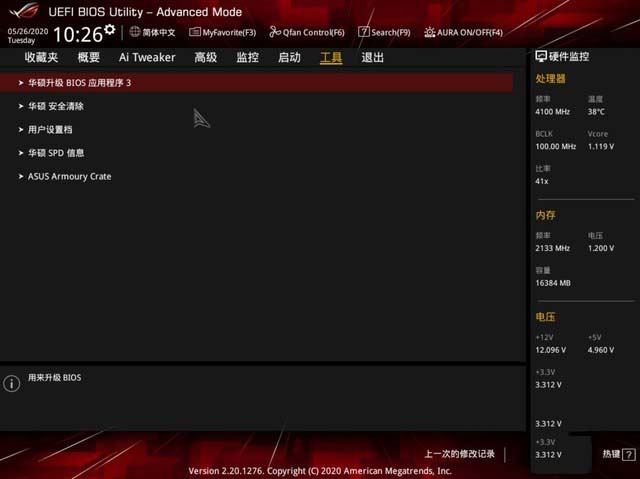

工具界面

剩下的就是常規的高級、監控以及工具等界面，你可以進一步的掌握電腦運行的細節，也可以進行BIOS升級等操作，非常容易調校。

04 性能測試

接下來咱們正式進行性能測試，這次測試總共分為CPU理論測試、生產力測試、3D MARK測試、游戲測試以及拷機測試這幾種，首先看一下測試平臺。

圖片說明

這次使用了英特爾酷睿i5-10600K進行測試，因?yàn)椴荒艹l，所以我們就用默頻來測試一下，這款處理器的擁有6核心12線程，CPU主頻為4.1GHz，全核心睿頻為4.5GHz，最大睿頻為4.8GHz，熱設計功耗125W。
